Анализ вынужденных колебаний в KISSsoft® System Module позволяет инженерам рассчитывать динамические характеристики трансмиссий при периодическом возбуждении из различных источников. На основе гармонического анализа, используя этот эффективный инструмент, инженеры могут оценивать характеристики системы с точки зрения амплитуд, частот и фазовых углов, возбуждаемых силами зубчатого зацепления, пульсацией крутящего момента и дисбалансированными массами. Это имеет решающее значение для понимания распространения вибраций через зубчатые колеса, валы и подшипники, а также для оптимизации характеристик NVH в электрических и гибридных автомобильных приводах, промышленных редукторах и других случаях применения.
Рабочий процесс включает в себя три фазы: на этапе предварительной обработки анализируются геометрия вала и зубчатые зацепления, чтобы определить кинематическую погрешность передачи и нелинейную жесткость, которые используются в качестве вводимых данных для расчета возбуждающих сил. На основном этапе уравнения связанных колебаний в рамках гармонического анализа в установившемся состоянии создаются и решаются с помощью расчета вынужденных колебаний с учетом возбуждений от зубчатых зацеплений, пульсаций крутящего момента и дисбалансированных масс. И в завершении последующая обработка предоставляет данные о силах зубчатых зацеплений, нагрузках на подшипники и реакциях валов во временном и частотном диапазонах для различных значений частоты вращения, что позволяет инженерам регистрировать резонансные эффекты и усиления в случае критических порядков.
Важные функции
- Настройки для параметров зубчатых зацеплений, моделей жесткости и кинематической погрешности передачи.
- Возбуждение одной или несколькими частотами с регулируемым количеством гармоник.
- Возможность включения или исключения отдельных пар зубчатых колес в качестве источника возбуждения.
- Моделирование цилиндрических, сателлитных и конических зубчатых колес, а также систем с муфтами или соединительными элементами.
- Прямой импорт жесткости зацепления для конических зубчатых колес из файлов GEMS.
- Модели демпфирования с учетом зубчатых зацеплений, валов и подшипников.
- Вывод данных с результатами в диапазоне частот, времени и частоты вращения для зубчатых колес, валов и подшипников.

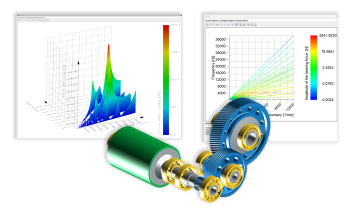

- 3D-изображение деформации системы, 2D/3D-диаграммы Кэмпбелла для всего диапазона частоты вращения.
- Экспортируемые данные для интеграции в более комплексные процессы анализа для моделирования NVH и акустического моделирования.
Важные преимущества
С помощью анализа вынужденных колебаний конструкторы могут выявлять критические для колебаний порядки, оптимизировать микрогеометрию зубчатых колес и прогнозировать резонансные характеристики до изготовления прототипа. Благодаря итерационной оценке динамических нагрузок инженеры могут проектировать и конструировать редукторы, которые минимизируют усиления при резонансе и значительно снижают колебания сил в подшипниках. Это приводит к улучшению характеристик NVH и позволяет создавать более тихие, плавные и эффективные редукторы даже для сложных режимов работы.
