Variantes de modificaciones y opciones de importación

Nov 4, 2021

Al dimensionar y optimizar modificaciones de flancos (para el perfil y la línea de flanco), frecuentemente se comparan entre sí distintas propuestas. Para que los datos para estas comparaciones sean fáciles de gestionar, en KISSsoft pueden agruparse distintas modificaciones; estas forman una variante o un conjunto y pueden seleccionarse individualmente para un cálculo.

De este modo, pueden compararse entre sí por ejemplo los resultados del análisis de contacto para seleccionar la mejor variante. Las modificaciones en las distintas variantes pueden tomarse de funciones de dimensionado, entrarlas directamente el usuario o generarse a partir de datos de medición.

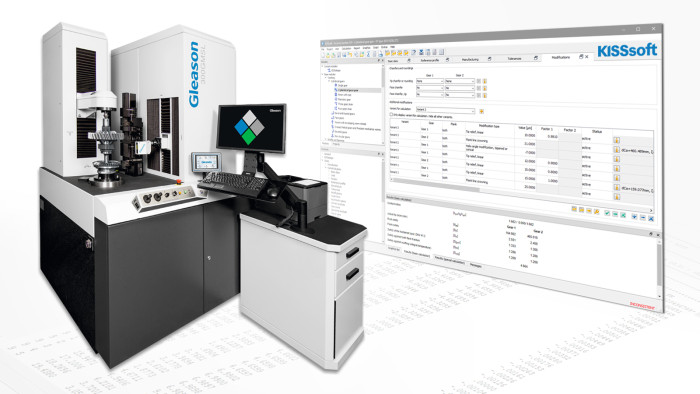

Al utilizar datos MMC a partir de una medición táctil, los datos pueden importarse directamente a KISSsoft y convertirse en una corrección topológica. Después, el usuario puede examinar el efecto de las desviaciones de fabricación en las propiedades del dentado como el error de transmisión, la tensión de contacto, etc.

Esta función es un componente esencial del concepto "Design-Manufacture-Measure" para optimizar el dimensionado de dentados incluidas desviaciones de fabricación. Para ello, los datos de medición se conectan con el software de dimensionado de modo que pueden examinarse y tomarse rápidamente medidas de corrección.
