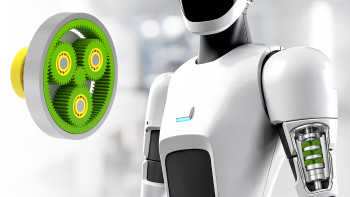

Na robótica humanoide, os sistemas de engrenagens planetárias são frequentemente utilizados em atuadores para alcançar elevadas relações de redução num espaço construtivo muito compacto. O número de dentes da engrenagem e o número de planetas determina a configuração do faseamento do conjunto de engrenagens planetárias, a qual influencia diretamente a distribuição de carga e o comportamento de excitação.
Em uma configuração em fase, todos os engrenamentos dos planetas engrenam com a mesma fase de engrenamento. Isto geralmente promove uma distribuição de carga uniforme e um fator de distribuição de carga mais baixo. No entanto, como a rigidez de engrenamento de todos os planetas varia simultaneamente, esta configuração resultará provavelmente no erro de transmissão máximo do porta satélites.
Com o faseamento sequencial, as fases de engrenamento são distribuídas uniformemente entre os planetas. Como resultado, os planetas em um estado elevado de rigidez de engrenamento podem compensar os que apresentam uma rigidez menor, ajudando a reduzir o erro de transmissão do porta satélites.
Em uma configuração em oposição de fase, planetas opostos compartilham a mesma fase de engrenamento. Esta disposição pode fazer com que as forças resultantes que atuam no porta satélites se anulem mutuamente em grande medida, reduzindo, assim, a excitação da força do porta satélites.
As configurações de fase mista ocorrem com um espaçamento desigual dos planetas e requerem uma análise mais detalhada para avaliar plenamente seu comportamento dinâmico.
A análise de contato sob carga (LTCA) da KISSsoft permite que estes efeitos sejam avaliados em detalhe, incluindo o erro de transmissão do porta satélites, erros de transmissão do planeta individual e distribuição de carga entre os planetas. Isto permite aos engenheiros quantificarem a influência do faseamento planetário no comportamento de transmissão e otimizarem o sistema de engrenagem de acordo com os requisitos específicos do atuador.
