Determinare la forza di Eccitazione in KISSsoft

24, Aprile 2019

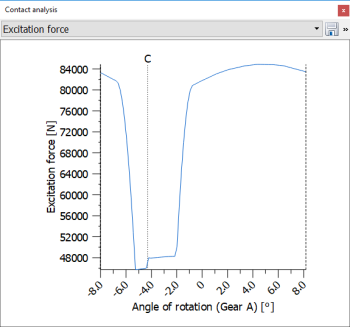

Dalla versione 03/2018, l'analisi del contatto di KISSsoft calcola anche la forza di eccitazione secondo il rapporto FVA 487 (modulo ZA30) oltre all'errore di trasmissione. Questo serve come alternativa nella valutazione della dentatura per quanto riguarda le vibrazioni e l'eccitazione del rumore.

Un modello di base modificato viene utilizzato per calcolare la forza di eccitazione: per la trasmissione, il calcolo si basa sul presupposto che esista una situazione statica in cui gli ingranaggi a contatto siano in grado di causare un errore. Ciò consente di compensare la deformazione degli elementi elastici (denti, alberi, cuscinetti, ecc.) e di ottenere la coppia continua applicata esternamente.

L'idea alla base della forza di eccitazione è che gli ingranaggi ruotino il più rapidamente possibile in modo che, a causa del momento di inerzia di massa, non sia possibile alcun errore. Ciò si traduce in una costante torsione degli ingranaggi come condizione al contorno – non c’è nessun errore di trasmissione, ma piuttosto un cambiamento nella forza dei denti a causa della rigidità dei denti incostante. Di conseguenza, la coppia cambia periodicamente.

Il tema della forza di eccitazione fa anche parte del corso di formazione speciale che si terrà dal 19 al 20 novembre 2019: i temi trattati saranno l’analisi del contatto per ingranaggi cilindrici, ingranaggi conici e riduttori epicicloidali. Durante questo corso di formazione, i moduli di analisi del contatto in KISSsoft saranno utilizzati per insegnare le basi teoriche necessarie per dimensionare e ottimizzare in modo efficiente i riduttori per quanto riguarda il rumore, l'errore di trasmissione e le modifiche alla traccia del profilo e del dente. In concomitanza con il corso di formazione, il 21 novembre si terrà un workshop opzionale di un giorno che darà ai partecipanti l'opportunità di applicare individualmente e approfondire ciò che hanno appreso.
