21, Lug 2022
Il calcolo della resistenza di ruote coniche secondo ISO, AGMA ecc. viene effettuato sulla base di ruote cilindriche equivalenti modificate solo attraverso alcuni fattori ruota conica specifici. I metodi di dimensionamento di queste norme comprendono anche il calcolo delle sollecitazioni ammesse e forniscono i fattori di sicurezza.
L’analisi del contatto delle ruote coniche consente il calcolo delle sollecitazioni. Tiene conto delle rispettive correzioni longitudinali come bombatura, twist ecc. compresi i rispettivi spostamenti. Una limitazione dell’analisi del contatto consiste nell'impossibilità di determinare le tensioni ammesse e quindi nella mancanza dei fattori di sicurezza e del calcolo della vita utile.

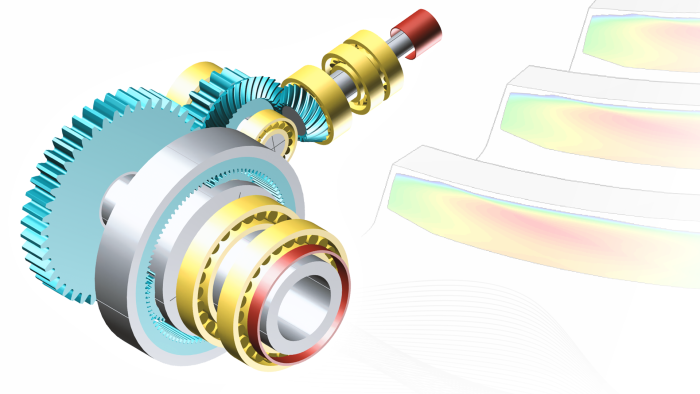

Combinando insieme i due metodi, la precisione di dimensionamento per le ruote coniche aumenta nettamente. Tenendo conto degli spostamenti E, P, G e alfa dovuti all’inflessione dell’albero, nel software GEMS® viene sviluppata l’impronta di contatto massima possibile, evitando rigorosamente gli effetti legati alla tensione di contatto elevata nel bordo. Sulla base dei valori di sollecitazione, si ricavano dall’analisi del contatto i parametri rilevanti della norma di valutazione e la coppia conica viene valutata rispetto a diversi tipi di guasto, come rottura del piede, formazione di alveoli, grippaggio e rottura del fianco.
Vi interessano ulteriori informazioni sul calcolo per ruote coniche? Allora venite a trovarci all’evento Innovations in Bevel Gear Technology che si terrà ad Aquisgrana dal 31 agosto al 1° settembre 2022. L'argomento dell'intervento dell’Ing. Jürg Langhart sarà: Calcolo della resistenza e della vita utile delle ruote coniche - la giusta combinazione tra calcolo a norma e analisi del contatto del dente. La conferenza si terrà in tedesco con interpretazione simultanea in inglese.
